印制板組裝要求與檢驗規范

SMT焊接品質驗收標準
1 片狀、圓柱體、歐翼形等焊點接受標準

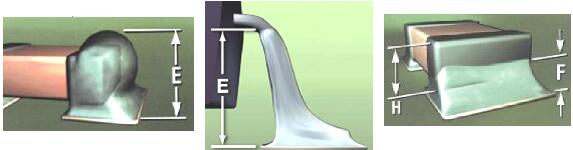

     理想狀態（目標）: 1.最佳焊點高度為焊錫高度加元件可焊端高度。
                               2.焊點覆蓋引腳表面,但沒有超過引腳轉折處。

允收狀態:1.最大焊點高度可超出焊盤或爬伸至金屬鍍層可焊端頂部,但不可接觸元件體。
 2.最小焊點高度(F)為焊錫厚度加可焊端高度(H)的25﹪或0.5mm（最小值）。


3.末端連接寬度(C)至少為元器件端子寬度(W)的75﹪,
  或焊盤寬度(P)的75﹪,取兩者中的較小者。

 4.最小側面焊點長度(D)等于引腳寬度(W)。
 5.當引腳長度（L）（由趾部到跟部彎折半徑中心測量）小于引腳寬度（W），
     最小側面焊點長度(D)至少為引腳長度(L)的75﹪。

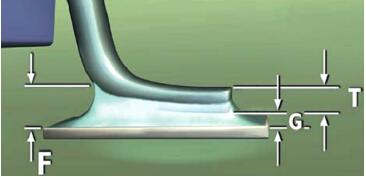

6. 引腳厚度(T)等于或小于0.38mm時，最小跟部填充為（G）+（T）。
           引腳厚度（T）大于0.38mm時，最小跟部填充為（G）+（T）×50﹪。

7. 底部帶散熱面端子的元器件,散熱面無側面偏移,端子邊緣100％潤濕。
